ULTRAMID® A 216 Y10: 균형 잡힌 성능을 위한 이황화 몰리브덴 개질 PA66 등급

광범위한 엔지니어링 플라스틱 제품군에서 폴리아미드 66(PA66)은 항상 중추적인 위치를 차지해 왔습니다.BASF의 ULTRAMID®시리즈는 이 분야의 가장 대표적인 제품 라인 중 하나입니다. ULTRAMID® 포트폴리오는 PA6, PA66, PA66/6 코폴리아미드, PA610 및 반방향족 폴리아미드(예: PA6T/6)를 포함한 광범위한 기본 폴리머를 기반으로 구축되었으며 비강화, 유리 섬유 강화, 광물 충전 및 장유리 섬유 강화 등급과 같은 수정 기술과 결합되어 광범위한 성능 요구 사항을 포괄하는 엔지니어링 플라스틱 솔루션을 제공합니다. 이 중,ULTRAMID® A 216 Y10 – 이황화 몰리브덴(MoS2) 윤활제로 개질된 사출 성형 PA66 등급 – 탁월한 자기 윤활 특성과 내마모성이 뛰어나 수많은 정밀 부품에 선호되는 제품입니다.

1. 기본 물리적 특성: 성능 뒤에 숨겨진 하드 데이터

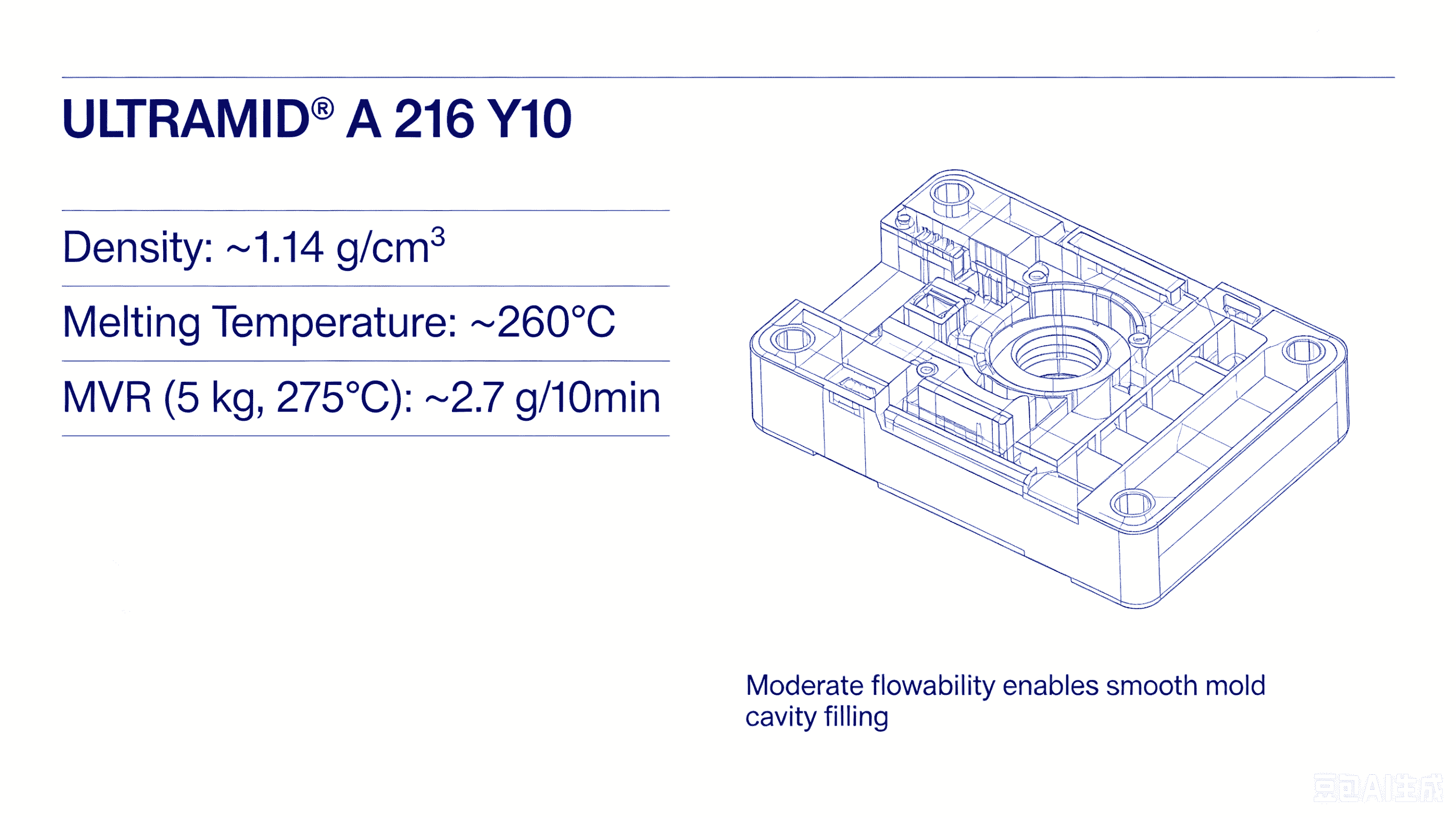

ULTRAMID® A 216 Y10이황화 몰리브덴 윤활제를 함유한 PA66 수지로 백당 25kg의 표준 패키지와 함께 펠렛 형태로 공급됩니다. 밀도는 약 1.14g/cm3이고 녹는점은 약 260°C입니다. 275°C, 5kg 하중 조건에서 용융유량은 약 2.7g/10min으로, 금형 캐비티를 원활하게 채울 수 있는 적당한 유동성을 나타내어 복잡한 형상의 부품 사출 성형에 적합합니다. 제품은 일반적으로 어두운 회색 외관을 나타냅니다.

2. 주요 특징: 왜 그렇게 높이 평가됩니까?

기계적 강도 및 강성: 강화되지 않은 상태에서도 ULTRAMID® A 216 Y10은 높은 기계적 강도와 강성을 보여줍니다. 인장 탄성률은 2,900 MPa에 도달하고 인장 강도는 82 MPa이며 파단 연신율은 60%입니다. 이 수치는 이 소재로 만든 구성 요소가 장기간 사용 시 모양과 구조적 안정성을 유지하면서 상당한 외부 힘과 하중을 견딜 수 있음을 나타냅니다.

열 성능: PA66 자체는 높은 융점(약 260°C)을 갖고 있어 소재에 탁월한 내열성을 부여합니다. Vicat 연화 온도는 221°C로 고온 환경에서도 안정적인 성능과 변형에 대한 저항성을 제공합니다.

저온 인성: 저온에서 부서지기 쉬운 많은 재료와 달리 ULTRAMID® A 216 Y10은 추운 환경에서도 우수한 인성을 유지합니다. 23°C에서 노치 샤르피 충격 강도는 7kJ/m²이므로 저온 충격이나 추운 기후에 대한 저항이 필요한 응용 분야에서 탁월한 성능을 발휘합니다.

내화학성: 이 소재는 오일, 연료, 유압유, 냉각제, 냉매, 세척제, 지방족 및 방향족 탄화수소를 포함한 광범위한 화학 물질에 대해 우수한 저항성을 나타냅니다. 이러한 저항성은 가혹한 화학적 환경에서 구성요소의 무결성과 서비스 수명을 보장합니다.

전기적 특성: 우수한 절연 재료인 ULTRAMID® A 216 Y10은 높은 부피와 표면 저항을 제공하므로 전기 절연 부품에 적합합니다. 이 제품은 1.6mm 및 3.2mm 두께 모두에서 UL 94 V 2 화염 등급을 획득하여 전자 제품의 안전 요구 사항을 충족합니다.

미끄럼 마찰 및 내마모성: 이황화 몰리브덴(MoS2) 윤활 첨가제 덕분에 이 재종은 마찰 계수가 낮고 내마모성이 우수합니다. 특히 마찰과 마모 감소가 중요한 베어링, 기어, 슬라이더 및 기타 구성품에 적합하여 에너지 손실을 줄이고 부품 서비스 수명을 연장하는 데 도움이 됩니다.

치수 안정성: 다른 PA66 소재에 비해 ULTRAMID® A 216 Y10은 수분 흡수율이 상대적으로 낮고 환경 습도 변동으로 인한 치수 변화에 덜 민감합니다. 이는 엄격한 공차가 필수적인 전자 및 전기 장비의 커넥터와 같은 정밀 부품에 특히 유용합니다.

3. 일반적인 응용 분야: 자동차에서 전자 제품까지

위의 뛰어난 특성을 활용하여 ULTRAMID® A 216 Y10은 여러 산업 분야에서 널리 사용됩니다.

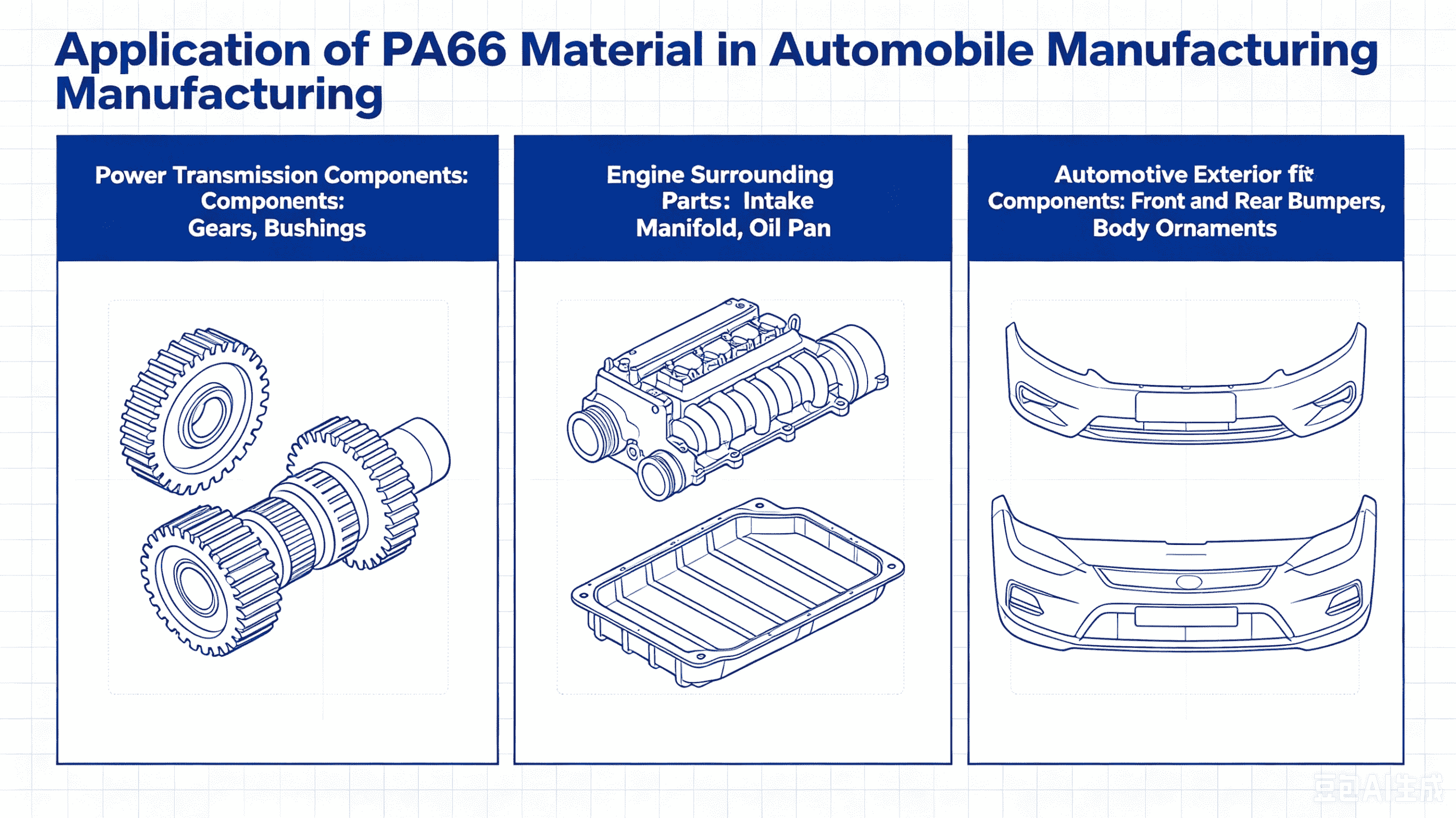

• 자동차: 동력 전달 부품, 엔진 주변 부품, 차체 외장 부품;

• 전기 및 전자: 정밀 커넥터, 스위치기어, 전기 절연 부품;

• 산업 기계: 기어, 베어링, 슬라이더 및 기타 내마모성 부품.

4. 처리 및 보관 지침

ULTRAMID® A 216 Y10은 사출 성형에 적합합니다. 보관 용기가 개봉된 경우 약 80~85°C의 뜨거운 공기로 건조하는 것이 좋습니다. 수분 함량이 0.2%를 초과하는 경우 건조가 필수입니다. 권장되는 금형 온도는 약 60~80°C입니다. 재료는 열원 및 화염으로부터 멀리 떨어진 서늘하고 건조하며 통풍이 잘되는 곳에 보관해야 하며 보관 온도는 50°C 미만이 이상적입니다.

결론

요약하면, ULTRAMID® A 216 Y10은 이황화 몰리브덴(MoS2) 윤활제로 변형된 공정 친화적인 균형 잡힌 PA66 등급입니다. 단일 특성에서 극단적인 성능을 추구하지 않고 대신 기계적 강도, 내열성, 인성, 내화학성, 전기 절연성 및 자체 윤활 내마모성 전반에 걸쳐 탁월한 균형을 달성합니다. 이 "다양한" 프로필은 정밀 부품용 재료를 선택할 때 엔지니어와 조달 전문가가 신뢰할 수 있고 가치 있는 옵션을 제공합니다.
