CYCOLOY™ CX7240이 고성능 비할로겐 난연성 PC/ABS를 위한 신뢰할 수 있는 선택인 이유

전자 및 전기, 철도 운송, 의료 기기 및 스마트 가전 제품과 같은 산업에서는 엄격한 안전 및 난연성 표준을 충족하면서 부피와 무게를 줄이는 방법이라는 핵심 설계 모순이 점점 더 두드러지고 있습니다. 기존의 할로겐화 난연 재료는 가격이 저렴하지만 점점 늘어나는 환경 규제와 연소 시 독성 연기 방출에 대한 우려에 직면해 있습니다. 따라서 비할로겐 난연성 PC/ABS 합금은 엔지니어링 플라스틱 분야의 주류 선택이 되었습니다.SABIC의 CYCOLOY™ CX7240은 검증 가능한 성능 데이터, 권위 있는 인증, 안정적인 처리 특성을 바탕으로 이 분야에서 신뢰할 수 있는 솔루션으로 두각을 나타내고 있습니다.

1. 소재의 본질: PC/ABS 합금의 기술적 장점

CX7240은 폴리카보네이트(PC)와 아크릴로니트릴-부타디엔-스티렌(ABS)의 변형된 혼합물입니다.PC는 내열성, 충격강도, 치수안정성이 우수합니다. ABS는 용융 흐름을 개선하여 복잡한 얇은 벽 부품에 재료를 더 쉽게 사출 성형할 수 있도록 해줍니다. 둘 사이의 시너지 효과는 기계적 성능과 가공성 사이의 이상적인 균형을 달성합니다. 난연 시스템은 SABIC의 비염소화, 비브롬화 기술을 사용하고 할로겐화 첨가제를 포함하지 않으며 RoHS, REACH 및 기타 환경 지침의 장기 규정 준수 요구 사항을 충족합니다.

2. 검증 가능한 주요 물리적 특성: 강성과 인성 결합

엔지니어링 플라스틱을 선택하려면 설계자에게 추적 가능하고 재현 가능한 데이터가 필요합니다. CX7240은 다음 핵심 지표를 사용하여 ASTM 및 ISO 표준에 따라 테스트되었습니다.

• 밀도/비중: 1.19–1.20 g/cm3 (ASTM D792 / ISO 1183) – 경량 설계에 유용합니다. 기존 난연성 ABS에 비해 동일한 부피에 대해 부품 중량을 약 5~10% 줄일 수 있습니다.

• 용융 흐름 속도(MFR): 15~18g/10분(260°C/2.16kg) – 중간-고유량 등급으로 얇은 벽(0.8~1.5mm)과 긴 흐름 경로의 금형을 충전할 수 있어 미성형 위험을 줄일 수 있습니다.

• 인장 탄성률: 2600MPa(ASTM D638/ISO 527) – 하우징 및 브래킷과 같은 하중 지지 구성 요소에 충분한 구조적 강성을 제공합니다.

• 인장 강도: 항복 강도 65.0 MPa, 파손 강도 ≥58.0 MPa – 파손 전 재료 항복을 나타내며 엔지니어링 플라스틱에 필요한 인성 보유량을 제공합니다.

• 굴곡 탄성률: 약. 2500MPa; 굽힘 강도: 96-104 MPa(ASTM D790 / ISO 178) - 굽힘 변형에 대한 안정적인 저항력.

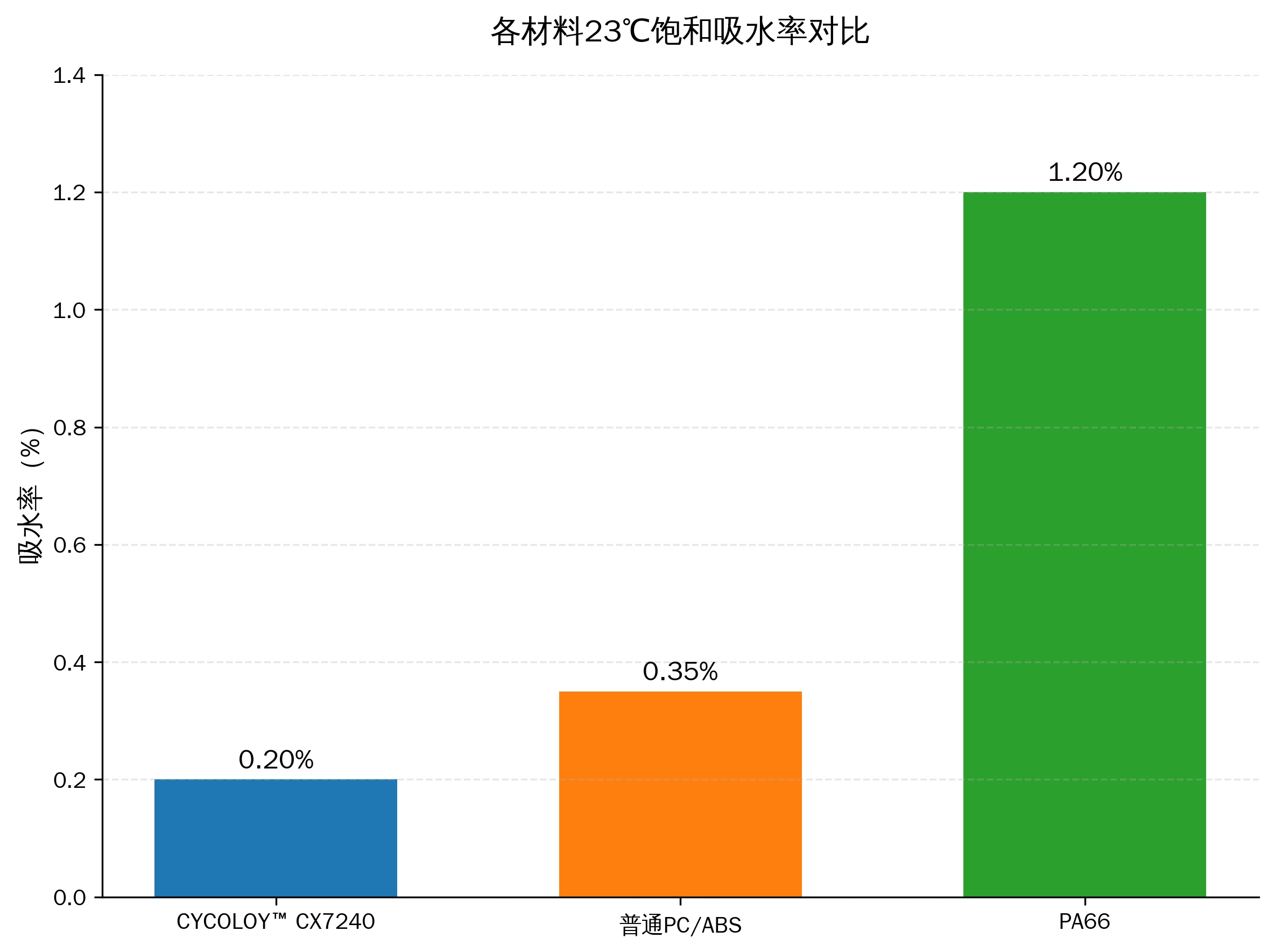

• 수분 흡수율(23°C 포화): 0.20%에 불과합니다. 나일론과 같은 흡습성 소재보다 훨씬 낮아 습하거나 뜨거운 조건에서 치수 변화가 최소화되며 커넥터 및 센서 하우징과 같은 정밀 성형 부품에 적합합니다.

위의 모든 데이터는 SABIC의 공식 데이터시트와 UL Yellow Card(예: 파일 번호 E207780)에서 확인할 수 있습니다. Shanghai Weisa Plastic Technology Co., Ltd.는 추적성을 보장하기 위해 각 배송마다 원본 공장 보고서를 제공할 수 있습니다.

3. 비할로겐 난연성: Thin-Wall V-0의 엔지니어링 가치

난연성 재료를 평가하기 위한 주요 지표는 얇은 벽 조건에서의 UL 94 등급입니다. CX7240은 다음 인증을 획득했습니다.

• UL 94 V-0: 최저 0.75mm;

• UL 94 5VA: 3.0mm;

• UL 94 5VB: 1.5mm.

0.75mm V-0의 중요성은 특별한 주의를 기울일 가치가 있습니다. 많은 비할로겐 난연성 PC/ABS 화합물은 1.5mm 이상에서 쉽게 V-0을 달성하지만 종종 1.0mm 미만의 V-2 또는 HB로 다운그레이드됩니다. CX7240은 V-0을 0.75mm 두께로 유지합니다. 즉, 추가 금속 부품이나 코팅 없이 초박형 전자 제품 하우징(예: 드론 배터리 수납부, 스마트 웨어러블, 전원 어댑터 인클로저)에 사용할 수 있습니다. 한편, 비할로겐 시스템은 연소 시 연기가 적고 부식성 가스가 적게 발생하여 철도 운송 EN45545-2 및 전기/전자 IEC 62368-1과 같은 표준의 저독성 연기 요구 사항을 충족합니다.

4. 실질적인 문제 해결: 재료 선택부터 생산까지

수년간 전자, 전기 및 산업 장비 부문의 고객에게 서비스를 제공해 온 우리는 CX7240이 해결하는 세 가지 주요 실제 문제를 요약했습니다.

• 얇은 벽 난연성 실패: 많은 재료가 1.0mm 미만의 벽 두께에서 V-0 테스트를 통과할 수 없기 때문에 설계자는 경량화 목표와 충돌하여 두께를 늘리거나 구조를 수정해야 합니다. CX7240은 벽 두께 0.75mm에서도 타협 없이 직접 설계가 가능합니다.

• 할로겐 준수 위험: EU, 북미 및 기타 시장으로 수출되는 전자 장비에는 무할로겐 선언이 필요합니다. CX7240은 제조 소스에서 PBB, PBDE 및 기타 폴리브롬화 디페닐 에테르를 사용하지 않아 고객의 규정 준수 문서를 단순화합니다.

• 좁은 사출 성형 공정 창: 난연성이 높은 일부 재료의 흐름이 좋지 않아 흐름 자국, 연소 또는 금형 침전이 발생합니다. CX7240은 MFR이 15~18이고 권장 용융 온도는 260~280°C, 금형 온도는 60~80°C로 범용 사출 성형기에서 안정적인 생산이 가능하고 설정 시간이 단축됩니다.
